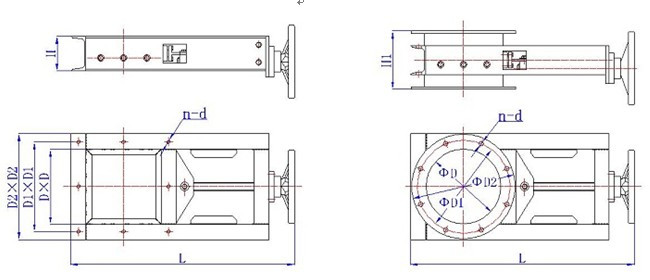

一、插板閥結構（圖示）
插板閥密封結構可以分軟密封、硬密封結構。插板閥此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。
插板閥是除塵設備中常用的截止閥(別名截門閥)類產品，主要是對粉塵(形態:固體微粒)進出料口進行開關的作用。插板閥依據使用的不同分為常溫、中溫、高溫等的標準，一般根據工況可適量選用不同材質進行制作，定制簡單。插板閥在公司除塵器(作用:凈化空氣)項目中一般是用在灰斗的卸灰口處，用在星型卸料器的上方，控制進出口的粉塵流速及進出料的流量(單位:立方米每秒)。
二、插板閥的材質
1、碳(C)鋼：牌號：Q235 應用：一般工程結構和普通機械零件。如Q235可制作螺栓、螺母、銷子、吊鉤和不太重要的機械零件以及建筑結構中的螺紋鋼、型鋼、鋼筋等。一般常溫情況下使用，價格低廉，工藝性能（如焊接性和冷成形性）優良。
2、高錳鋼：高錳鋼的鑄態組織通常是由奧氏體、碳化物和珠光體所組成，有時還含有少量的磷共晶。碳化物數量多時，常在晶界上呈網狀出現。因此鑄態組織的高錳鋼很脆，無法使用，需要進行固溶處理。通常使用的熱處理方法是固溶處理，即將鋼加熱到1050~1100℃，保溫消除鑄態組織，得到單相奧氏體組織，然后水淬，使此種組織保持到常溫。熱處理后鋼的強度、塑性和韌性均大幅度提高，所以此種熱處理方法也常稱為水韌處理。高錳鋼通常使用65Mn材質較多，作為中溫型材使用。
3、高溫：高溫常用的不銹鋼材質(304不銹鋼系列)：目前常用型號，即18/8不銹鋼。GB牌號為06Cr19Ni10。（316不銹鋼系列）繼304之后，廣泛應用的鋼種，主要用于食品工業、制藥行業和外科手術器材，添加鉬元素使其獲得一種抗腐蝕的特殊結構。由于較之304其具有好的抗氯化物腐蝕能力因而也作“船用鋼”來使用。SS316則通常用于核燃料回收裝置。18/10級不銹鋼通常也符合這個應用級別。插板閥遇到特殊工況可選擇不同材質進行制作。
